此次工程：嬰兒奶廠智能新風凈化工程-新西蘭基督城BEST FOOD項目

發布時間：2018-09-17 15:28:42

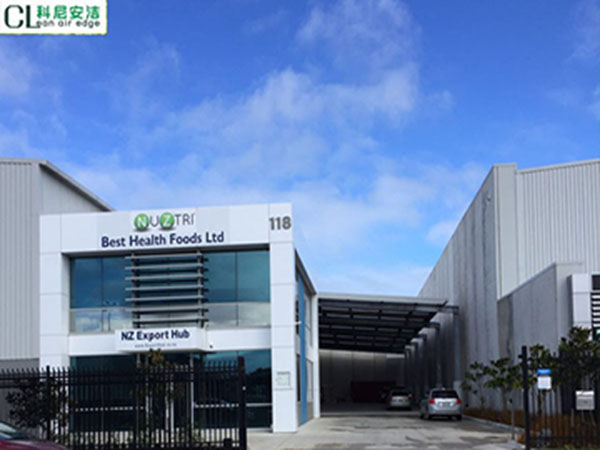

項目地址：嬰兒奶廠智能新風凈化工程-新西蘭基督城BEST FOOD項目

工程概況：
本工程為新西蘭某潔凈廠房?jī)艋照{(diào)工程。潔凈區一位于倉庫內西側，潔凈度要求十萬級，面積約1556m2，室內凈高2.2m~9.5m不等；潔凈區二位于倉庫內東側，潔凈度要求十萬級，面積約176m2；室內凈高2.7m。本次設計范圍：潔凈區一和潔凈區二凈化空調工程，消防防排煙及非潔凈區空調通風不在本次設計范圍。

當?shù)貧夂蚯闆r：
考慮地處新西蘭基督城，夏天濕度大，濕球溫度一般小于35度，相對濕度45-85%，晝夜溫差大，冬天0度以下溫度較少，相對濕度45-65%，春秋接近上海氣候。

空調系統
1. 潔凈區一：采用全新風凈化空調系統，系統設三級過濾（新風機組初中效，亞高效過濾），末端設亞高效過濾。
2. 潔凈區二：采用全新風凈化空調系統，系統設三級過濾（新風機組初中效，亞高效過濾），末端設亞高效過濾。新風經新風機組一（放置在倉庫內鋼架上）過濾和熱濕處理后送至各潔凈房間。新風經新風機組二（放置在車庫內鋼架上）過濾和熱濕處理后送至各潔凈房間。
3.排風設計：潔凈區排風經排風機送至各非潔凈房間，非潔凈房間門窗開啟滲出風。其中#7，#17，#19房間排風排至潔凈房屋頂（倉庫內）；#22房間排風沿車庫頂棚排至室外（倉庫外）。
4.氣流組織：各潔凈房間，亞高效送風口送風，門鉸型排風口排風，上送上回的氣流組織形式。

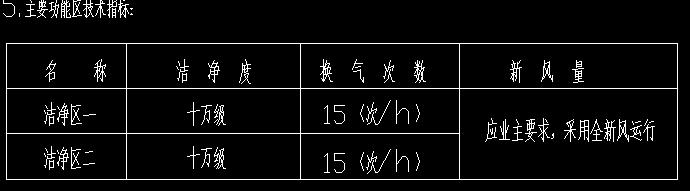

潔凈區各房間潔凈度要求十萬級，換氣次數15次/h，相對濕度40-45%；

冷熱量：
本工程凈化空調系統夏季總冷負荷約為280KW，冬季總熱負荷約為275KW，再熱量約為75KW，空調主機采用三臺（額定制冷量124kw，制熱量127kw）的風冷渦旋機組，水系統為兩管制，四臺冷熱水泵三用一備，備用水泵隔日輪換，冷凍水5°C/10°C,熱水45°C/40°C。制冷工況下，室外新風經冷水盤管熱濕處理至機器露點，充分冷卻除濕，后經再熱盤管（采用電加熱）處理至送風狀態點送至各空調房間；制熱工況下，室外新風經熱水盤管熱濕處理至送風狀態點送至各空調房間，一般制熱工況不采用再熱盤管加熱，極端寒冷條件可開啟再熱盤管輔助加熱?？照{(diào)水系統為一次泵定流量系統，采用定壓罐進行定壓、補水和水膨脹，采用電子除垢儀進行水處理。空調主機進水管設電動開閉閥與主機聯動開閉，空調箱回水管設電動比例積分三通調節閥，根據室內溫濕度調節，以濕度優先保證為原則。

自動控制：
1）.凈化新風空調機組：有排風的房間在排風管上設置溫、濕度傳感器，無排風房間在房間內人員活動區墻面設置溫、濕度傳感器，由此控制回水管上的電動三通調節閥開度以及電加熱盤管（4段均分，分檔調節），以達到溫濕度的控制要求，房間濕度優先保證。
2）.凈化新風空調機組新風管接入段設電動開閉閥，與空調風機聯動開閉。
3）.凈化新風空調機組內初、中、亞高效過濾器裝有壓差報警裝置，當過濾器壓差達到設定值時，報警提示更換。房間末端亞高效送風口內過濾器，根據廠家提示和實際使用情況，定期更換。
4）.凈化新風空調機組風機設變頻器，節假日或夜間須保證室內一定潔凈度、正壓或溫濕度，為節約能源，可適當減小新風量運行（具體可根據實際需要控制，建議初期節假日和夜間按30%風量運行）。
5）.大于2000m3/h風量排風機設變頻器，風機與相應房間的房門（與低壓力房間想通的門）聯動開閉，房間門打開時，排風機關閉。小于2000m3/h風量排風機定頻運行，風機與相應房間的房門（與低壓力房間想通的門）聯動開閉，房間門打開時，排風機關閉。凈化新風空調機組正常風量運行時，排風機按上述策略運行；凈化新風空調機組低風量運行時，大于2000m3/h風量排風機低風量運行，小于2000m3/h風量排風機根據需要開閉；凈化新風空調機組關閉時，所有排風機聯動關閉。

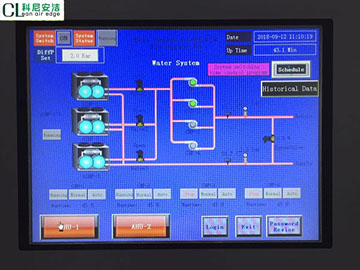

6）.空調主機根據供回水溫差，檢測總供冷/熱量，控制開啟臺數，水泵運行臺數與主機開啟臺數對應，開機順序?yàn)椋弘妱?dòng)閥打開--水處理器開啟--水泵開啟--主機開機；關機順序?yàn)椋褐鳈C(jī)關機--水泵關機--水處理器關閉--電動閥關閉。機組開啟運行工況，根據供回水壓差進行壓差旁通閥調節控制。

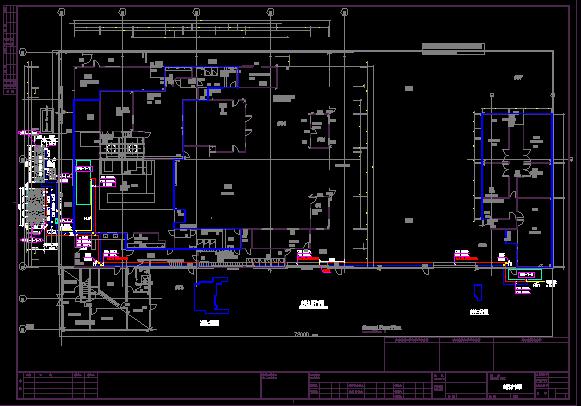

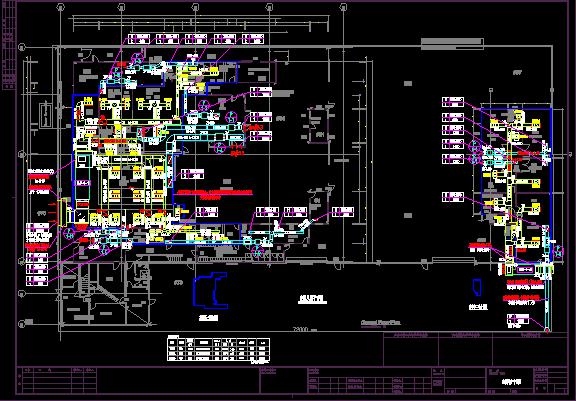

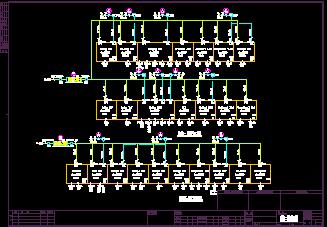

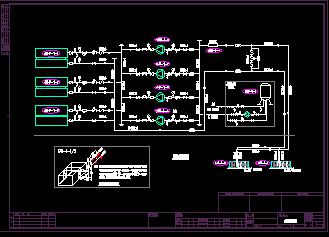

施工圖紙：

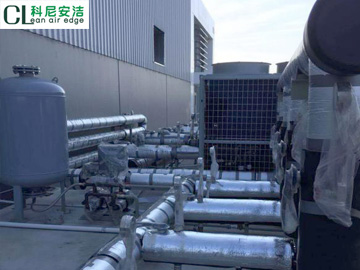

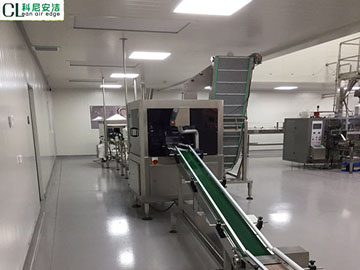

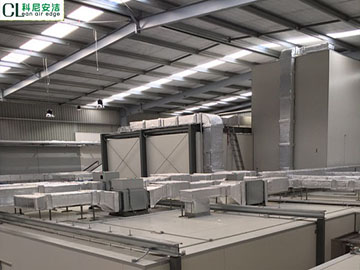

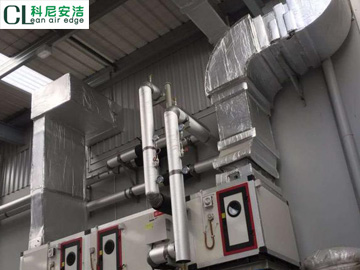

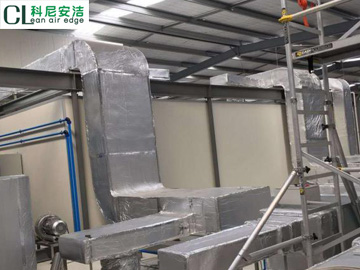

智能凈化廠房施工現場:

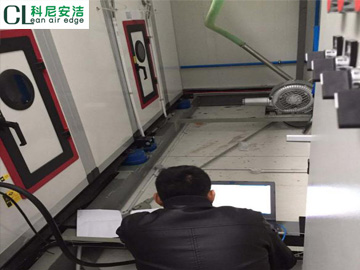

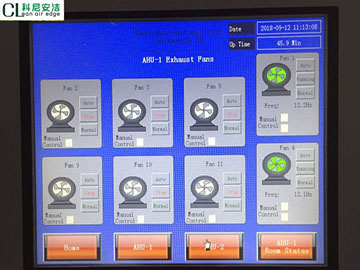

調試結束：
